NSK直線導軌在設計上通過盡量減少零部件的數量來提高精度，并降低陳本。

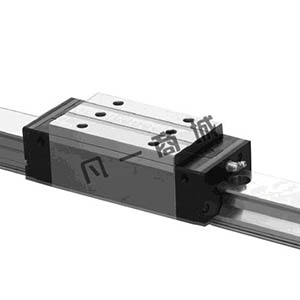

NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。

NSK導軌LS系列特點：

1．自動調芯性（水平方向強）。因與稱作旋轉軸承的DF 組合同樣，接觸線的交點在內側，力矩剛性變小所以調芯性增強。依據這一點，增加了對安裝誤差的吸收能力。

2．上下方向負載能力強。因?qū)⒔佑|角設定為50°，所以上下方向的負載能力、剛性比左右方向強。

３. 對沖擊負載的承受能力強。下側滾珠溝槽為哥特式圓弧形狀，由于將溝槽的中心偏移，通常為２點接觸，當如沖擊負載那樣的高負載作用于上下方向時，在通常沒有接觸的面也承受負載。

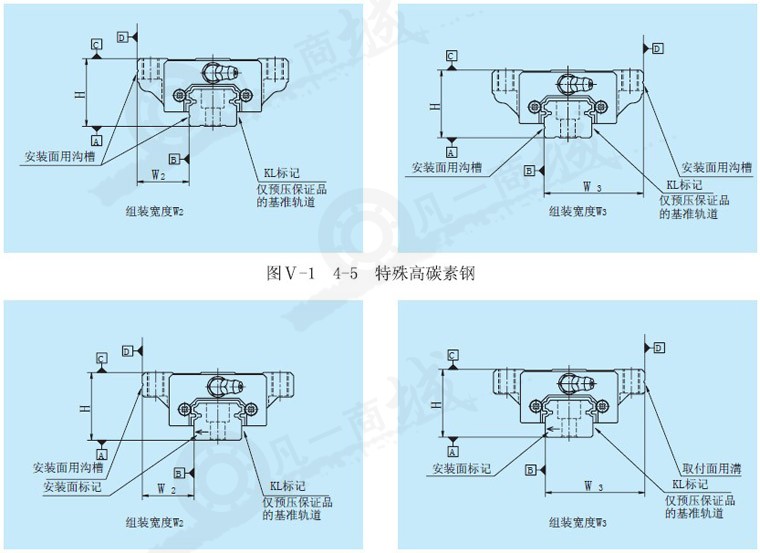

4．精度高。在哥特式圓弧形狀中，如圖V-1 4-4 所示因測定滾子容易固定，滾珠溝槽的精度測定簡便易行而正確。

5．使用方便、設計安全。即使從軌道上拔掉滑塊，因有保持器保持，所以滾珠也不會脫落。

6．型號多、尺寸系列化。因在各系列中，有各種各樣的滑塊形狀，所以可滿足所有用途。還有，在LS 系列中，長尺寸的不銹鋼產品也實行了標準化。（最長3500mm）

7．NSK導軌滿足短期交貨通過軌道與滑塊的互換的系列化，可滿足短期交貨。
