產品介紹
NSK直線導軌在設計上通過盡量減少零部件的數量來提高精度，并降低陳本。

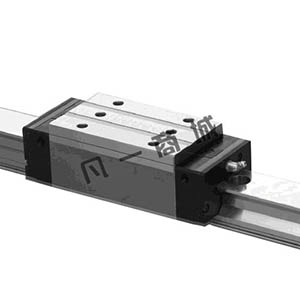

NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。
NSK導軌LH系列特點：
1．自動調芯性（水平方向）強。與稱作旋轉軸承的DF 組合同樣，接觸線在內側力距剛性變小，所以調芯性增強。由此，增加了對安裝誤差的吸收能力。
2．上下方向的負載能力強。將接觸角設定為50o，所以上下方向的負載能力剛性變強。
3．對沖擊負載的承受能力強。下側滾珠溝槽為哥特式圖弧形狀，由于將溝槽的中心偏移，通常為2 點接觸，當沖擊負載的高負載作用于上方向時，即使在平時沒有接觸的面也承受負載。

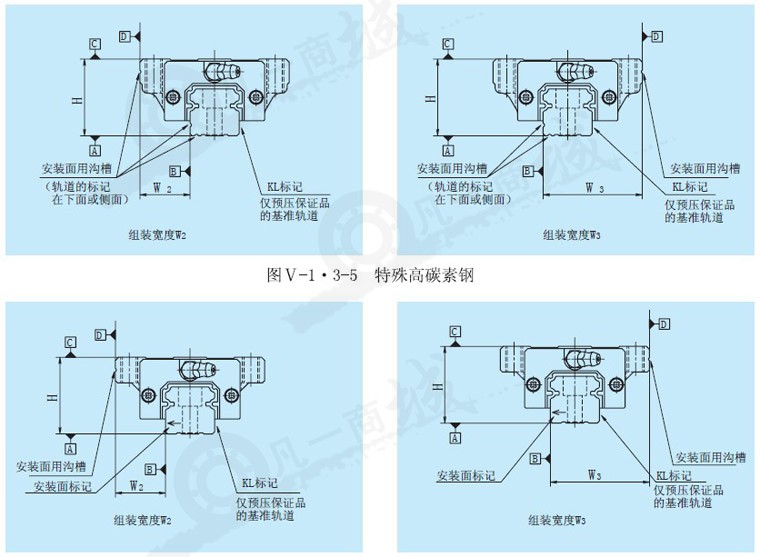

4．精度高。在哥特式圖弧形狀中，如圖V-1·3-4 測定滾子容易固定，滾珠溝槽的精度測定簡便易行而且正確。
5．使用方便 設計安全。即使從軌道上拔掉滑塊，有護板保護，滾珠也不會脫落。
6．型號豐富、尺寸系列化。在各系列中，有各種各樣的滑塊形狀，所以可滿足所有用途。
7．NSK導軌滿足短期交貨通過軌道與滑塊的互換件的系列化，可滿足短期交貨。
NSK直線滑塊型號：LAU05TL、LAU07AL、LAU09AL、LAU09TL、LAU09AR、LAU09TR、LAU12AL、LANSK LAW21ELU12TL、LAU12AR、LAU12TR、LAU15AL、LAU09BL、LAU09UL、LAU12BL、LAU12UL、LAU15BL
NSK導軌型號：LU05、LU07、LU09、LU12、LU15、L1U05、L1U07、L1U09、L1U12、L1U15
NSK直線導軌型號：LE05AL、LE07TL、LE09AL、LE09TL、LE09AR、LE09TR、LE12AL、LE12AR、LE15AL、LE15AR、LE07UL、LE09BL、LE09UL、LE12BL、LE15BL、LE05CL、LE07SL、LE09CL、LE09SL、LE12CL、LE15CL
NSK直線滑塊型號：LAE05AL、LAE07TL、LAE09AL、LAE09TL、LAE09AR、LAE09TR、LAE12AL、LAE12AR、LAE15AL、LAE15AR、LAE07UL
NSK導軌型號
LH08AN LH10AN LH12AN LH15AN LH15BN LH20AN LH20BN LH25AN LH25BN LH30AN LH30BN LH35AN LH35BN LH45AN LH45BN LH55AN LH55BN LH65AN LH65BN
LH25AL LH25BL LH30AL LH30BL LH35AL LH35BL LH45AL LH45BL LH55AL LH55BL
LH15EM LH15GM LH20EM LH20GM LH25EM LH25GM LH30EM LH30GM LH35EM LH35GM
LH45EM LH45GM LH55EM LH55GM LH65EM LH65GM
