產品介紹

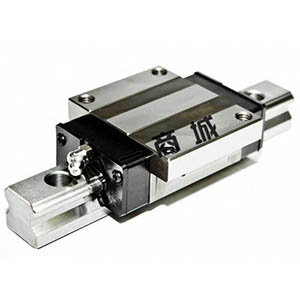

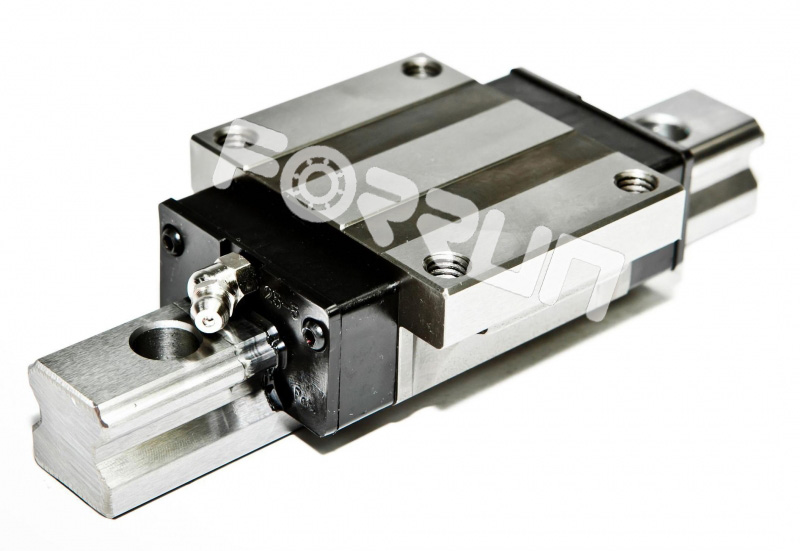

ABBA導軌滑塊產品簡介，ABBA導軌滑塊產品特點
定位精度高使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm級的定位精度。
磨耗少能長時間維持精度傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。
適用高速運動且大幅降低機臺所需驅動馬力由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用于高速運行。
可同時承受上下左右方向的負荷由于直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機臺運行精度不良。
組裝容易并具互換性組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密度。傳統的滑動導引，則須對運行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必須再鏟花一次。直線導軌具有互換性，可分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即可重新獲得高精密度的導引。

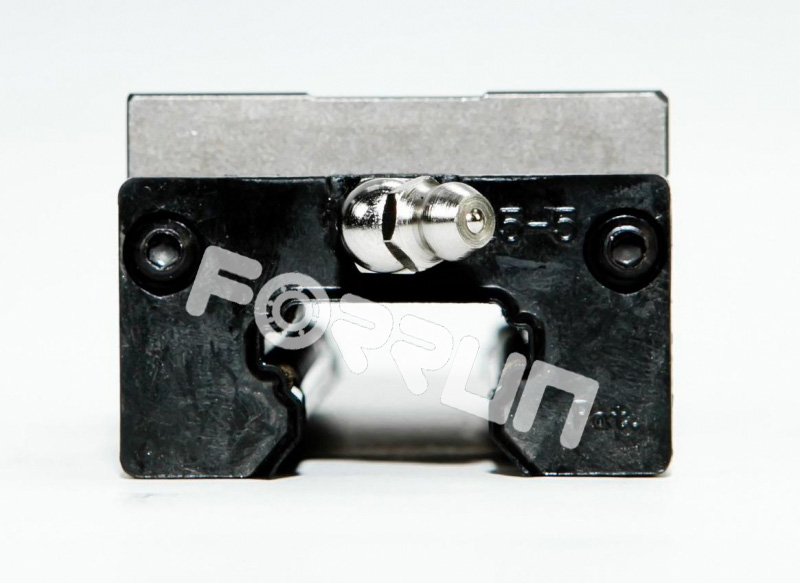

潤滑構造簡單滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供油。直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。

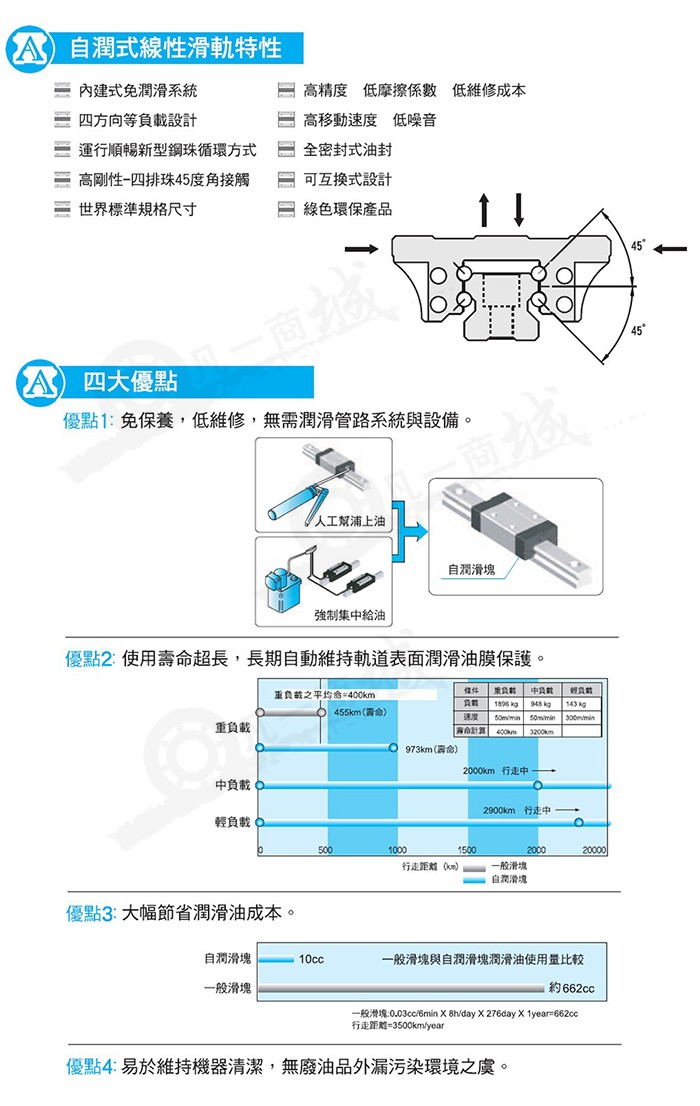

一、ABBA導軌滑塊的特點：

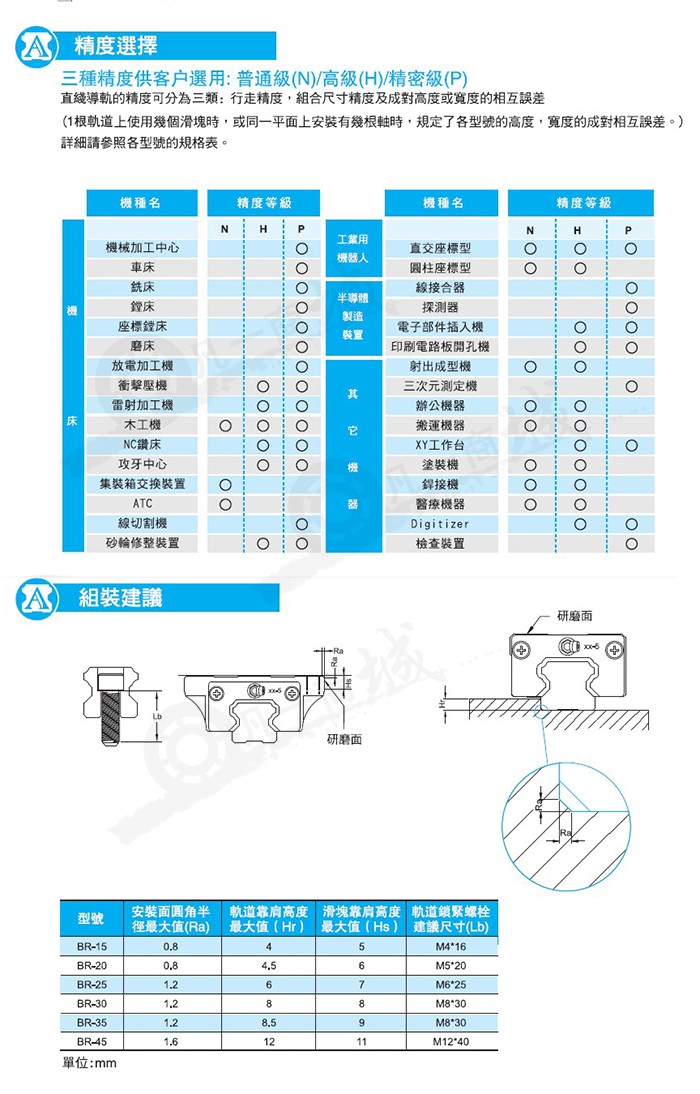

二、ABBA滑塊的精度
、

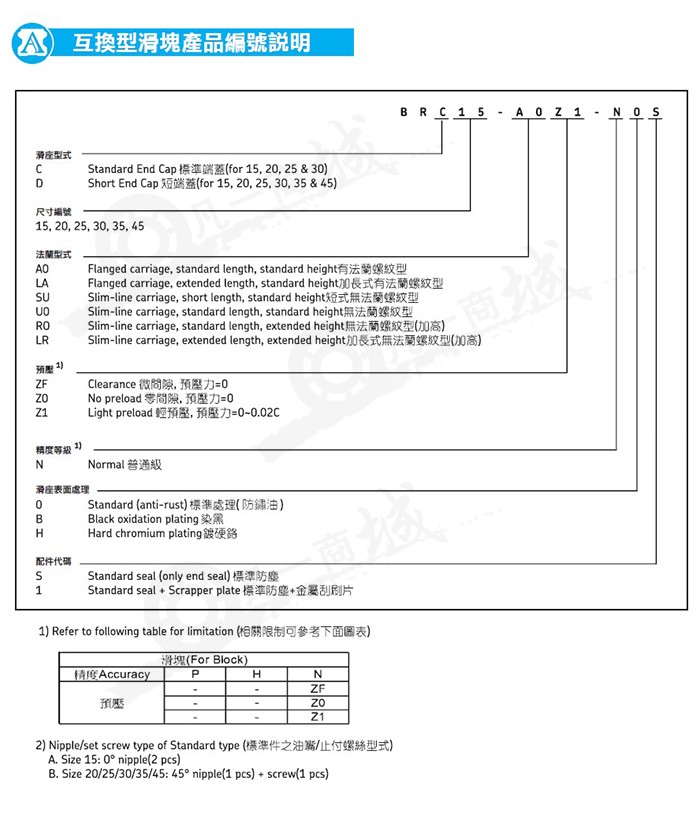

三、ABBA滑塊型號說明
ABBA圓柱滾子直線導軌和滾珠直線導軌負荷時摩擦力大小變化的比較，可以看出，圓柱滾子直線導軌在負荷變化很大時，摩擦力的變化卻不大。這樣的特性，提高了其對數控指令的隨動性，特別是在精加工，如圓弧切削加工、內面磨削加工上更是有卓越的體現。
新型號高組裝加長型號：BRC20LA BRC25LA BRC30LA BRD35LA BRD45LA BRC20LR BRC25LR BRD30LR BRD35LR BRD45LR

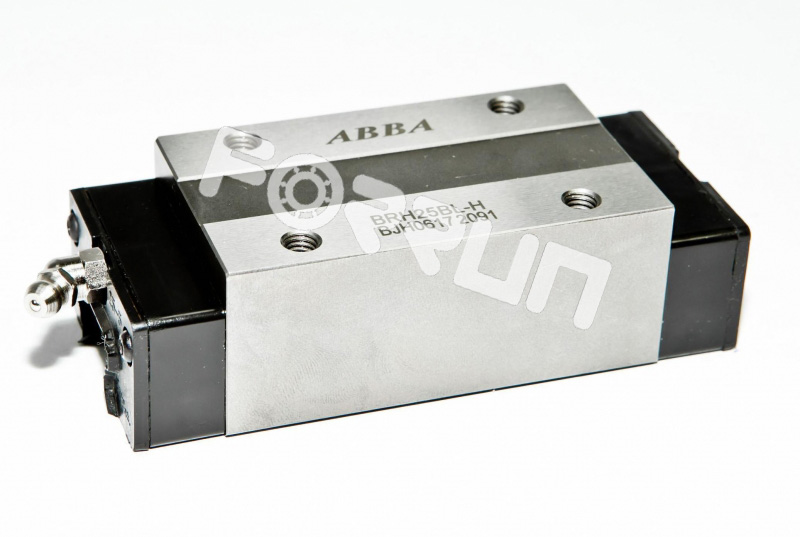

ABBA滑塊BRH20BL ABBA滑塊BRH25BL ABBA進口滑塊BRH30BL ABBA進口滑塊BRH35BL ABBA滑塊BRH45BL ABBA滑塊BRH55BL
ABBA滑塊BRH20AL ABBA滑塊BRH25AL ABBA滑塊BRH30AL ABBA滑塊BRH35AL ABBA進口滑塊BRH45AL ABBA滑塊BRH55AL
