THK導軌簡介，THK導軌的特性

THK導軌解決了一度被認為難于解決的滾動接觸直線運動問題，并于 1972 年成為世界上第一家開發了直線運動 (LM) 導軌并使之商業化的公司。使用我們的直線運動系統可以快速改進高級機電器械的精度和速度，并可節省人力投入。THK 的 LM滾動導軌 可以使機床和工業自動機械進行超高精度的操作，并可使半導體制造裝置能夠在亞微型裝置內操作。最近，該系統還被應用于液晶生產線、鐵路客車、殘疾人輔助車 輛、醫療設備、摩天樓和住所以及娛樂設施中。

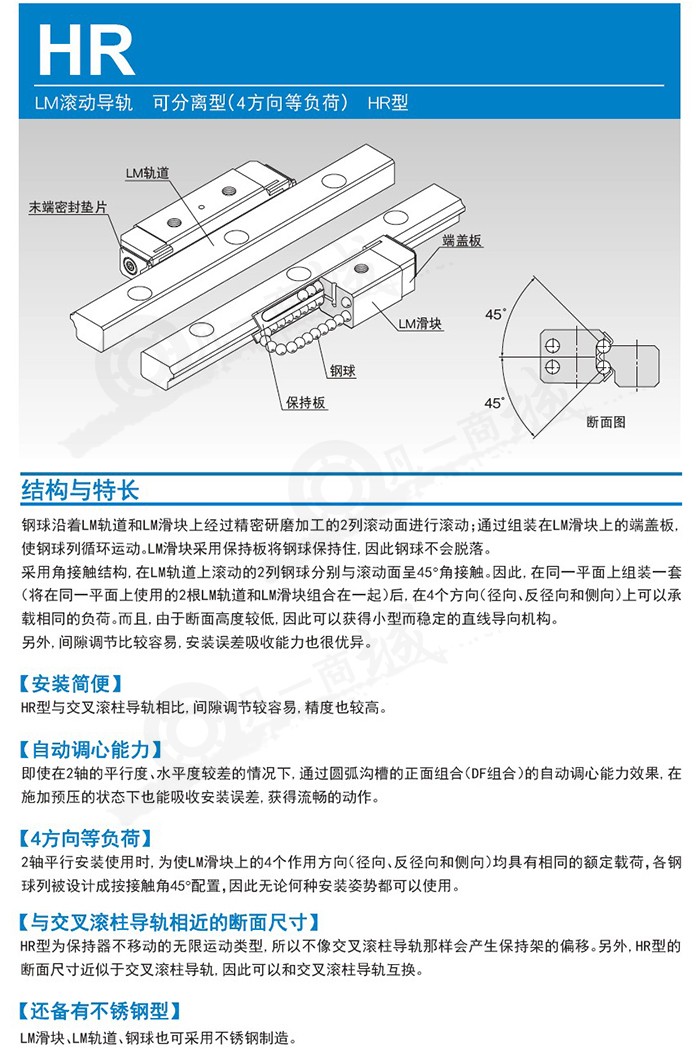

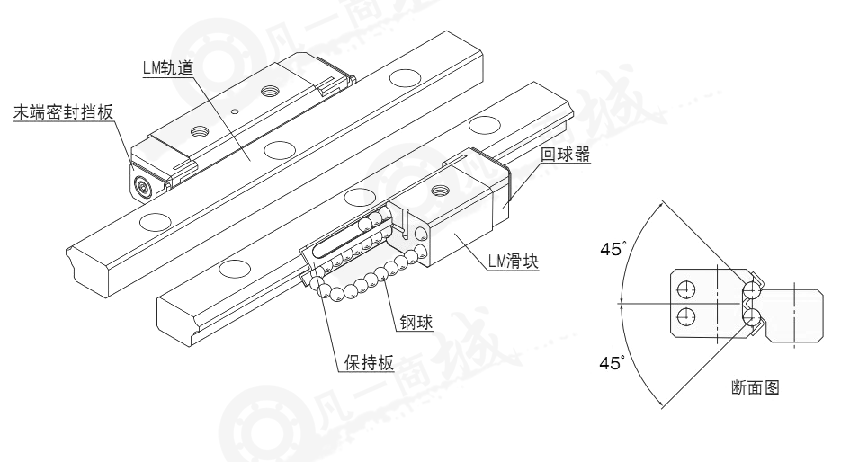

鋼球沿著LM軌道和LM滑塊上經過精密研磨加工的2列滾動面進行滾動；通過組裝在LM滑塊上的回球器，使鋼球列循環運動。

LM滑塊LM滑塊采用保持板將鋼球保持住，因此鋼球不會脫落。

采用角接觸結構，在LM軌道上滾動的2列鋼球分別與滾動面呈45度角接觸。因此，在同一平面上組裝一套（將在同一面面上使用的2根LM軌道和LM滑塊組合在一起）后，在4個方向（徑向、反徑向和側向）上可以承載相同的負荷。而且，由于斷面高度較低，因此可以獲得小型而穩定的直線導向機構。另外，予壓調節比較容易，安裝誤差吸收能力也很優異。

自動調心能力

即使在2軸的平行度、水平度較差的情況下，通過圓弧溝槽的正面組合（DF組合）的自動調心能力效果。在施加予壓的狀態下也能吸收安裝誤差，獲得流暢的動作。

4方向等負荷型

2軸平行安裝使用時，為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定負荷，各鋼球列被設計成按接觸角45度配置，因此無論何處安裝姿勢都可以使用。

與交叉滾柱導軌相近的斷面尺寸

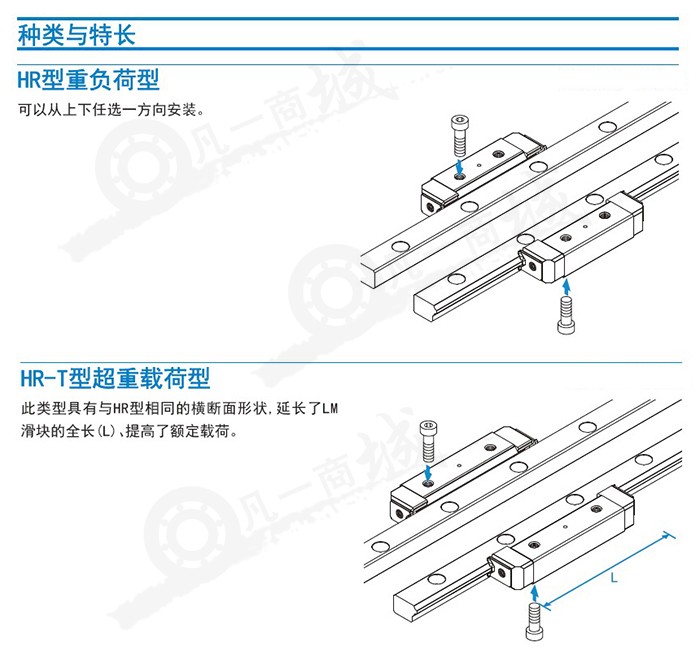

HR型為保持器不移動的無限運動類型，所以不像交叉滾柱導軌那樣會產生保持架的偏移。另外，HR型的斷面尺寸近似于交叉滾柱導軌，因此可以和交叉滾柱導軌互換。

還備有不銹鋼型

LM滑塊、LM軌道、鋼球也可采用不銹鋼制造。

      THK導軌SNS35CH、THK導軌SNS35LCH、THK導軌SNS45CH、THK導軌SNS45LCH、THK導軌SNS55CH、THK導軌SNS55LCH


      THK導軌SHS15C、THK導軌SHS15LC、THK導軌SHS20C、THK導軌SHS20LC、THK導軌SHS25C、THK導軌SHS25LC、THK導軌SHS30C


      THK導軌SHS30LC、THK導軌SHS35C、THK導軌SHS35LC、THK導軌SHS45C、THK導軌SHS45LC、THK導軌SHS55C、THK導軌SHS55LC、THK導軌
